Sistema pneumatico di recupero dell'acqua da condensato per il recupero chiuso del condensato nei sistemi di riscaldamento a vapore

Descrizione del prodotto:

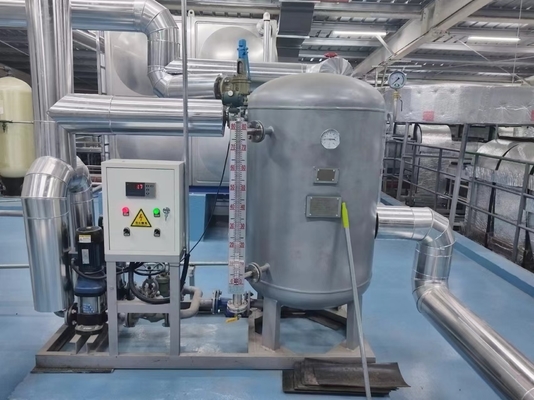

Il dispositivo di recupero dell'acqua condensata può essere alimentato a vapore o elettrico in base alle diverse esigenze degli utenti.L'acqua di condensa recuperata può essere restituita direttamente alla caldaia o in un luogo specificato designato dall'utenteIl dispositivo di recupero dell'acqua di condensato è costituito principalmente da una pompa di recupero dell'acqua di condensato dedicata, un motore, un serbatoio di recupero, un dispositivo di eliminazione della cavitazione, un sensore di livello del liquido,misuratore di livello del liquido a ripiego magnetico, manometro, filtro, valvola di regolazione della pressione, valvola di deflusso, pannello di controllo e altri componenti.

L'acqua condensata di vapore entra nel serbatoio attraverso una trappola di vapore, dove il vapore e l'acqua vengono separati.invia un segnale di alto livello al pannello di controlloIl pannello di controllo attiva quindi la pompa di recupero dell'acqua condensata. The high-temperature condensate water and a small amount of secondary steam are transported through the pump's cavitation elimination device and filter into the water tank (or the specified location designated by the customer)Questo completa l'intero processo di recupero dell'acqua condensata da vapore.

Quando il sensore di livello di liquido rileva un basso livello di liquido nel serbatoio, invia un segnale di basso livello al pannello di controllo.Il dispositivo di recupero funziona in modalità di controllo completamente automatica, con doppie pompe che funzionano in modalità di riserva e si alternano automaticamente tra loro.

Applicazioni del prodotto:

(1) Viene utilizzato nelle imprese industriali nel settore della carta, della chimica, del petrolio, della stampa e della tintura, del tessile, della birra, della gomma,e altre industrie con sistemi di riscaldamento a vapore per il recupero di acqua di condensazione a circuito chiuso.
(2) Può anche essere utilizzato per il recupero dell'acqua condensata da vapore in hotel, ospedali e altri edifici civili.Converte convenientemente ed efficacemente l'acqua condensata generata dal sistema di scambio termico indiretto in recupero a circuito chiuso, il che lo rende un prodotto che sostituisce i serbatoi di acqua condensata aperti convenzionali.

Vantaggi del prodotto

(1) Anticavitazione: il prodotto utilizza un innovativo dispositivo di eliminazione della cavitazione per prevenire la cavitazione della pompa,che consente al sistema di recupero dell'acqua di condensa di funzionare a temperatura elevata e in condizioni di tenuta sigillata.
(2) Risparmio energetico e rispettoso dell'ambiente: il prodotto recupera e utilizza completamente l'acqua di condensa, aumenta la temperatura dell'acqua di alimentazione della caldaia, migliora l'efficienza della caldaia,risparmia circa il 20% di carburante, risparmia acqua di circa il 20-80%, riduce gli investimenti e i costi operativi delle apparecchiature di trattamento delle acque, riduce l'inquinamento termico, l'inquinamento acustico e le emissioni di inquinanti come fumo, polvere,SO2, NOx da vapore secondario, e attenua l'inquinamento ambientale.
(3) Alta automazione: il prodotto adotta misure quali il controllo automatico del funzionamento della pompa, il passaggio automatico tra due pompe,e allarmi automatici per ottenere un'operazione di ritorno dell'acqua automatizzata a circuito chiuso.
(4) Dimensioni compatte: il prodotto è compatto e integrato, occupa meno spazio, facile da trasportare, installare e utilizzare, riducendo gli investimenti in costruzioni civili.
(5) Semplice struttura: integra serbatoi di accensione, dispositivi di scarico rapido dell'acqua di condensa, dispositivi di bilanciamento della pressione, sensori di livello del liquido, depuratori, dispositivi di eliminazione della cavitazione,e serbatoi di stoccaggio dell'acqua. La pressione del dispositivo di bilanciamento nel serbatoio di accumulo dell'acqua è generalmente inferiore a 0,1 MPa. Il sistema può ottenere una serie di controlli di programmazione intelligenti come l'apertura e la chiusura automatiche,allarmi automaticiL'apparecchiatura ha una buona integrità complessiva ed è facile da installare e mantenere.
(6) Installazione flessibile: può essere installato all'inizio del condotto di ritorno o, in base alla disposizione delle apparecchiature che utilizzano vapore, può essere installato sottoterra.
